功能和用途

·與消防聯動控製器中的手動控製單元相連接，屬於二線製輸入輸出模塊，不需另接24V電源；具有二組有源輸出。能夠實現對外部設備的啟動、停止控製，同時能夠接收相應反饋狀態，並將設備的動作狀態傳送給消防聯動控製器。 能夠檢測模塊對外連接線的通斷狀態。該產品與本公司生產的各種型號消防聯動控製器配套使用。

技術指標

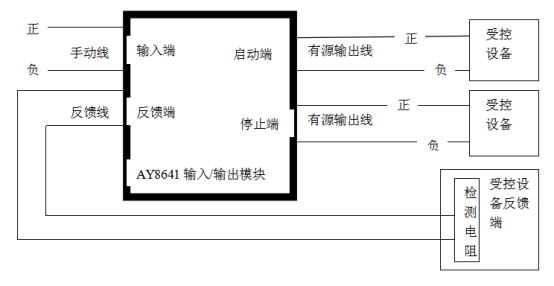

產品接線圖

注意事項

1. 模塊輸出是有源電壓輸出給繼電器供電，不能當做觸點做串行開關；

2. 與手動控製單元的輸出線連接為有極性連接，正負線必須與模塊相對應的端子相連接，否則不能正常工作；

3. 終端電阻必須按要求進行連接，否則模塊將不能監視外部連接線的通斷狀態，並且會報故障。

請注意不要將模塊所有連接線接入交流控製回路，以防強交流幹擾信號損壞模塊或控製設備。

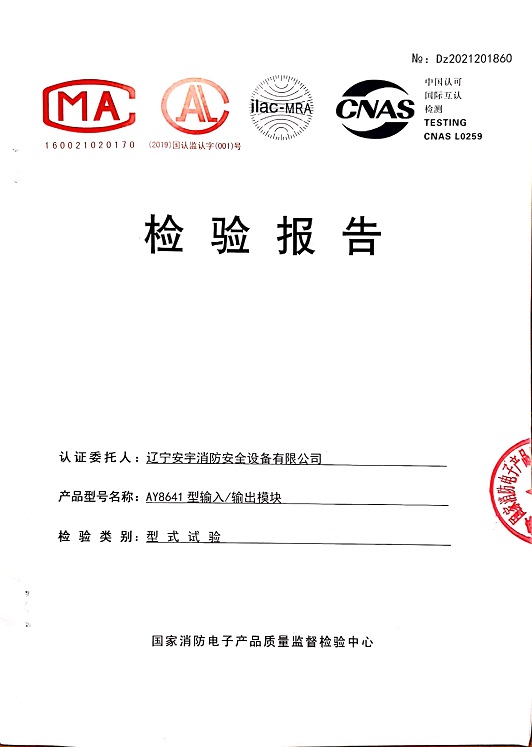

檢驗報告

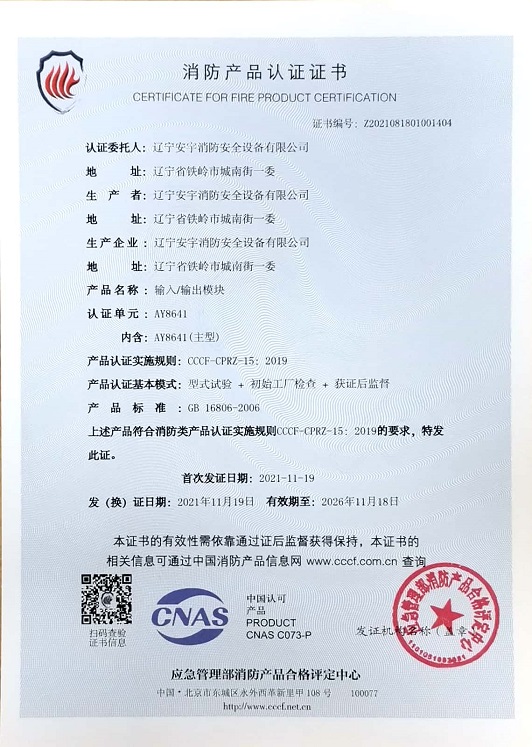

認證證書
